ГРПШ-10М-2
Технические характеристики ГРПШ-10М-2
| Характеристики | Значение |
|---|---|
| Рабочая среда | природный газ по ГОСТ 5542-2014 |
| Температура окружающей среды, 0С | от - 40 до +60 |
| Минимальное входное давление, МПа | 0,05 |
| Максимальное входное давление, МПа | 0,6 |
| при повышении выходного давления | (1,25…1,5) Рвых. |
| при понижении выходного давления | (0,2…0,6) Рвых. |
| Точность регулирования, % от верхнего предела настройки Рвых. | ±10 |
| Класс точности регулятора | 10 |
| Давление закрытия рабочего клапана Рзакр, % от Рвых., не более | 20 |
| Зона нечувствительности, % от Рвых., не более | 2,5 |
Принцип работы ГРПШ:

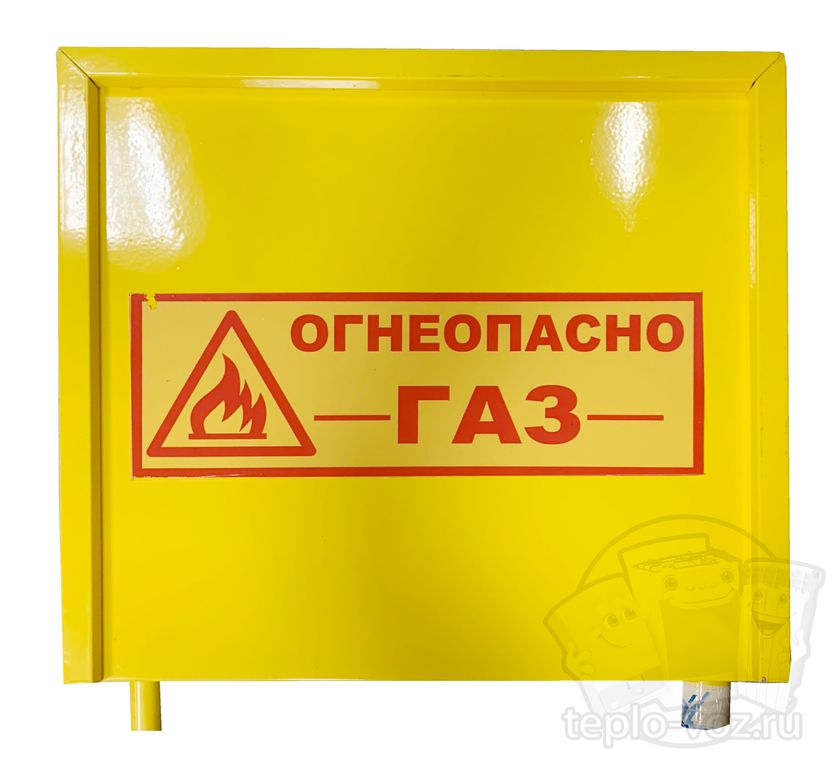

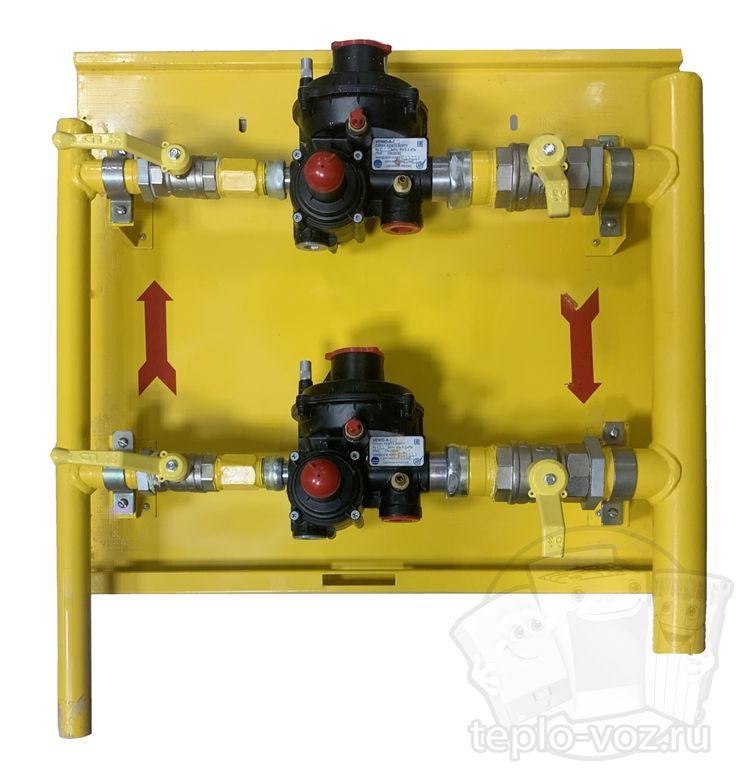

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:
Газ по входному трубопроводу через входной кран поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.
При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.
В случае ремонта оборудования при закрытых входном и выходном кранах газ поступает к потребителю по обводному газопроводу, - байпасу.

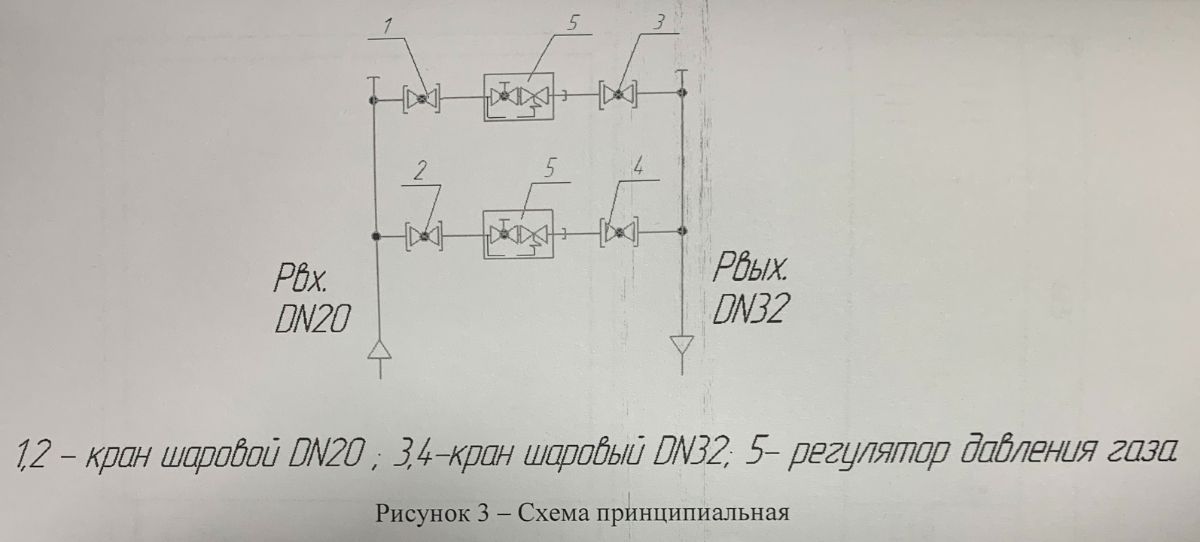

СХЕМА
