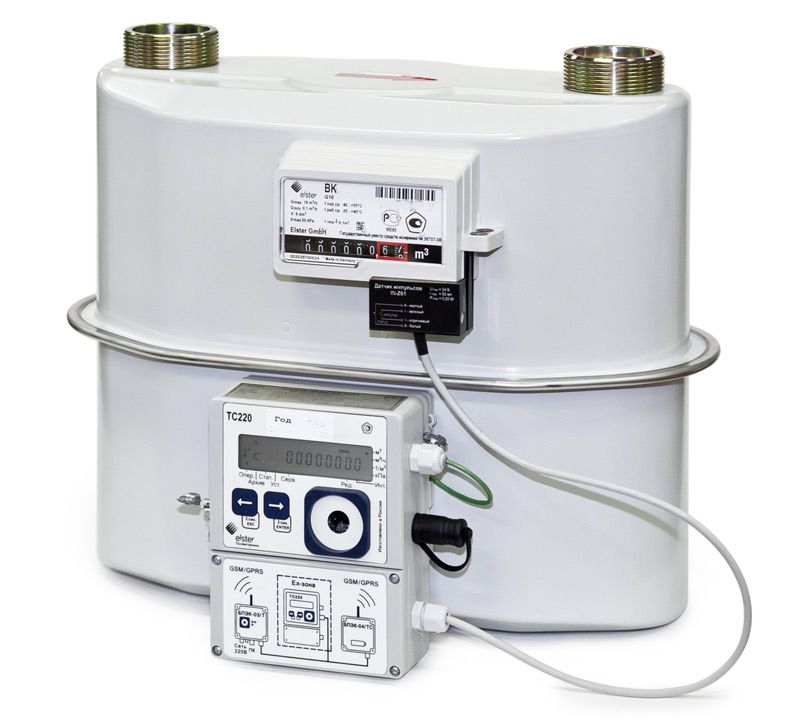

Комплекс для измерения количества газа СГ-ТК-Д-16

Выполняемые функции:

• Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
• Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
• Формирование архива объемом более 2200 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
• Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
• Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
• Интерфейс дистанционного доступа - RS232/RS485;
• Дистанционная передача данных архива и технологических данных с помощью программного комплекса "СОДЭК ТС", "СОДЭК Стандарт" или "СОДЭК Экстра";
• Возможность подключения модулей телеметрии БП-ЭК-03/Т, БПЭК-04/ТС;
• Передача SMS сообщений.

Основные характеристики:

• Диапазон рабочих расходов СГ-ТК-Д-16: от 0,1 м3/ч до 16 м3/ч. погрешность измерения комплекса исполнения СГ-ТК-Д на базе счетчика ВК:
  • диапазон расходов от 0,1 Qnom до Qmax: +/-1,6%;
  • диапазон расходов от Qmin до 0,1 Qnom: +/- 2,2%.

• Подстановочное значение рабочего давления (избыточное) для исполнения СГ-ТК-Д (со счётчиком газа типа ВК): до 0,05 МПа;

• Диапазон температур окружающей среды комплекса СГ-ТК: от -30 до +60.
• Межповерочный интервал 5 лет.
• Взрывозащищённость:
  Комплекс СГ-ТК разрешён для установки во взрывоопасной зоне и имеет маркировку взрывозащищенности "1 Ex ib IIB T4".

Интерфейс
Комплексы имеют оптический интерфейс локального доступа.
Комплекс СГ-ТК дополнительно имеет интерфейс дистанционного доступа RS232/RS485, а так же возможность подключения внешнего источника питания постоянного тока +5 - 9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ).

Дополнительное оборудование:

Дополнительные приборы (в комплект поставки не входят):

• коммуникационные модули серии БПЭК (БПЭК-03, БПЭК-03/Т, БПЭК-03/Ш, БПЭК-03/ТШ, БПЭК-04/ТС, БПЭК-04Ех);
• модуль функционального расширения МР260;
• программно-аппаратный комплекс для считывания данных AS-300.

Внимание! Дополнительные приборы (за исключением БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны.

Программное обеспечение (в комплект поставки не входят):

• Программный комплекс "СОДЭК ТС" версия 6.х - предназначен для сбора данных только с температурных корректоров серии ТС в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).
• Программный комплекс "СОДЭК Стандарт" версия 6.х - предназначен для сбора данных с небольшого количества ТС220 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).

• Программно-технический комплекс "СОДЭК Экстра" - предназначен для сбора данных с большого количества корректоров ТС220 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM/GPRS каналам).

По согласованию с Заказчиком возможна поставка оборудования:

• фильтра газа ФГ16, который устанавливается перед комплексами СГ-ТК;
• комплект прямых участков КПУ для комплексов СГ-ТК для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.
• СГ-ТК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ.
